カポスタックスーパー 丸型打込煙突

「カポスタックスーパー」 （ゼロアスベスト製品） は内側に耐熱性･耐久性に優れたライナー部、外側に断熱性能に優れた繊維積層のカポ部からなり、一般建築用設備 （給湯用ボイラー･暖房用ボイラー･自家発電設備等） の排気用丸型煙突ライニング材として使用されます。

優れた耐久･耐熱性

排ガスに接する内表面が高密度･高強度のライナーで、耐熱性･耐摩耗性・耐水性に優れています。

優れた断熱性

断熱層であるカポ部は繊維の積層体で、良好な断熱効果を発揮します。

排ガス温度650℃

排ガス温度650℃まで対応 （自家発電用ガスタービン、コ・ジェネレーションシステム等）

カポスタック® はニチアス株式会社の登録商標です。

性能値

安全使用温度　℃ 650
気乾かさ密度　kg/㎥　※１ ライナー 1200
断熱層 200
等分布圧縮に対する耐圧強度　MPa 0.25
熱伝導率　W/(m・K)　※１ ライナー

0 ≦ θ ≦ 650℃

0.3
断熱層

0 ≦ θ ≦ 400℃

0.03 ＋ 0.00012θ

400 < θ ≦ 650℃

–0.061 ＋ 0.00034θ
加熱後残存収縮率　% ライナー 650℃ × 3hr 焼成後1.0
断熱部の耐アルカリ性　※１,2 異常なし
耐水性　※１,3 溶出なし

※１　実測値であり、規格値ではありません。

※２　コンクリート打設後、80℃湿空養生　3ヵ月

※３　水中浸漬、14日

標準規格表

内径 φ ㎜ 総厚 ㎜ ライナー厚さ ㎜ カポ部厚さ ㎜ 外径 ㎜ 単位質量 kg/本 煙突断面積 ㎡
212 50 7 43 312 10.5 0.035
75 7 68 362 14.1
100 7 93 412 18.2
262 50 7 43 362 12.7 0.054
75 7 68 412 16.8
100 7 93 462 21.5
314 50 7 43 414 15.0 0.077
75 7 68 464 19.7
100 7 93 514 24.9
356 50 10 40 456 20.5 0.099
75 10 65 506 25.6
100 10 90 556 31.2
408 50 10 40 506 23.3 0.131
75 10 65 558 28.9
100 10 90 608 35.1
458 50 10 40 558 26.0 0.165
75 10 65 608 32.2
100 10 90 658 38.9
512 50 11 39 612 30.6 0.206
75 11 64 662 37.4
100 11 89 712 44.6
562 50 11 39 662 33.5 0.248
75 11 64 712 40.7
100 11 89 762 48.5
612 50 11 39 712 36.3 0.294
75 11 64 762 44.1
100 11 89 812 52.5
712 50 11 39 812 42.0 0.398
75 11 64 862 50.9
100 11 89 912 60.3
814 50 13 37 914 53.3 0.520
75 13 62 964 63.2
100 13 87 1,014 73.7
914 50 14 36 1,014 62.7 0.656
75 14 61 1,064 73.7
100 14 86 1,114 85.2
1,014 65 15 50 1,144 79.9 0.807
75 15 60 1,164 84.8
100 15 85 1,214 97.4
1,140 65 15 50 1,270 89.5 1.020
75 15 60 1,290 94.9
100 15 85 1,340 108.9
1,200 65 16 49 1,330 98.1 1.130
75 16 59 1,350 103.8
100 16 84 1,400 118.3
1,300 75 17 58 1,450 116.5 1.327
100 17 83 1,500 132.1
1,400 75 19 56 1,550 134.5 1.539
100 19 81 1,600 151.2
1,500 75 21 54 1,650 153.9 1.766
100 21 79 1,700 171.6
  • 事前に数量、納期などをご確認ください。
  • 内径212〜914mmの総厚50mm、内径1014〜1200mmの総厚65mm、内径1300〜1500mmの総厚75mm以外は特注生産になりますので、納期をご確認ください。
  • 上記以外の厚さも製造可能ですので、お問い合わせください。
  • 断熱厚さは断熱計算の上、適正な厚さを設定してください。
  • 製品１本の長さは900mmです。
  • 単位質量は標準寸法による論理計算値です。

標準施工図例

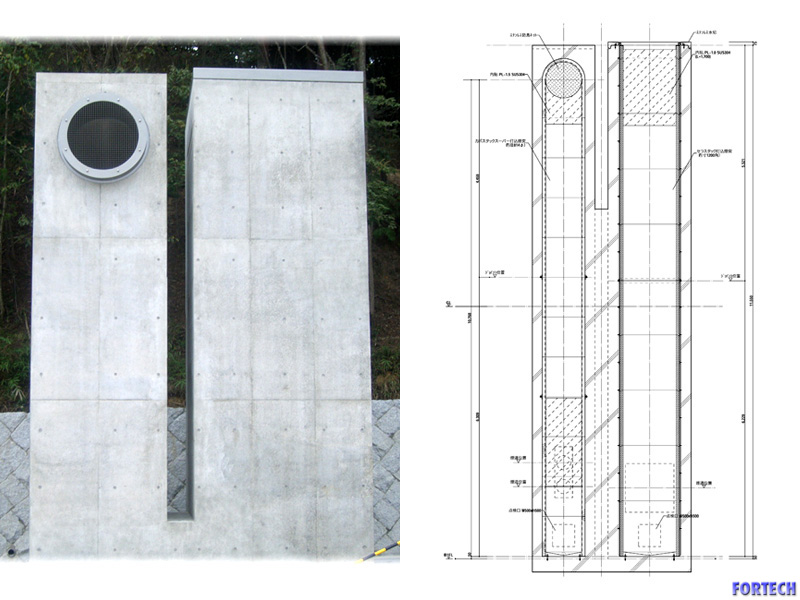

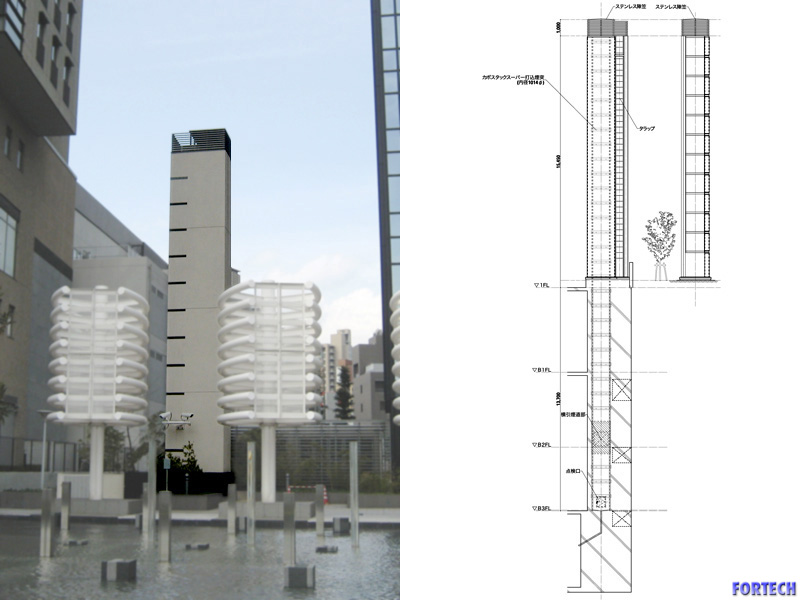

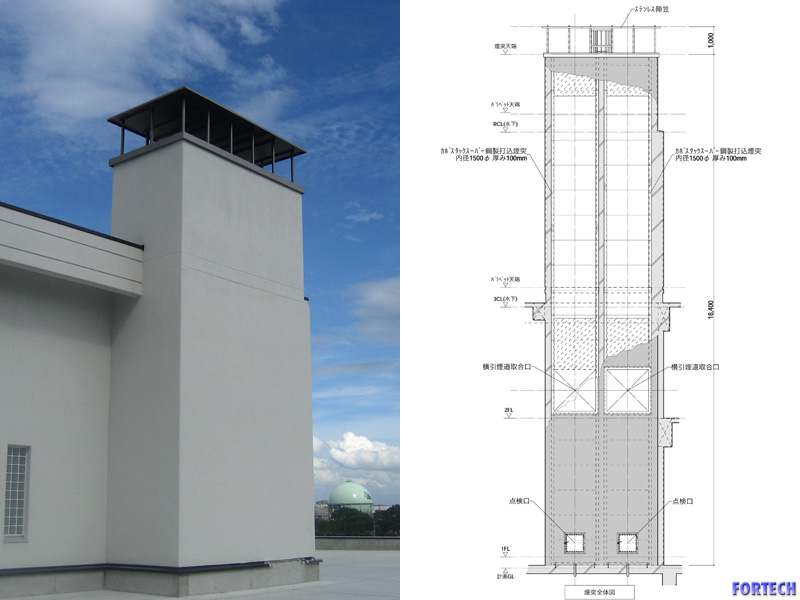

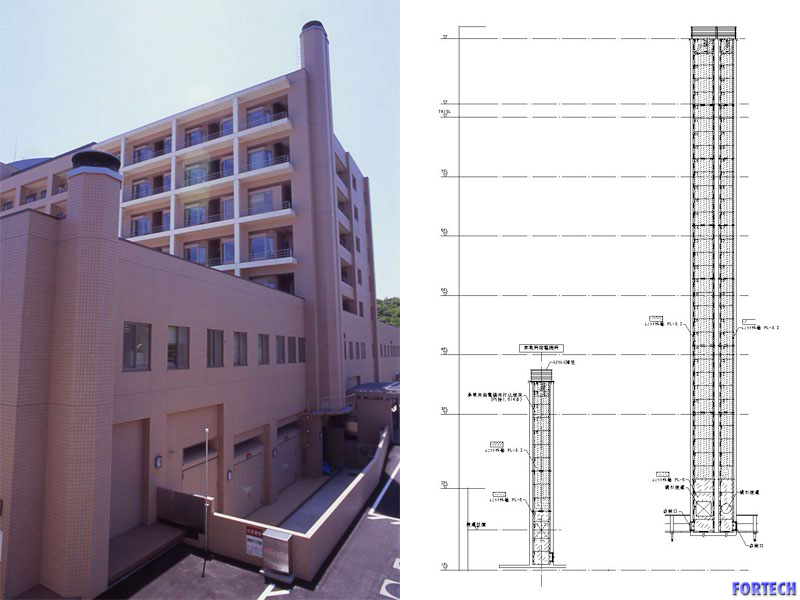

カポスタックスーパー丸型打込煙突施工図例

施工例
